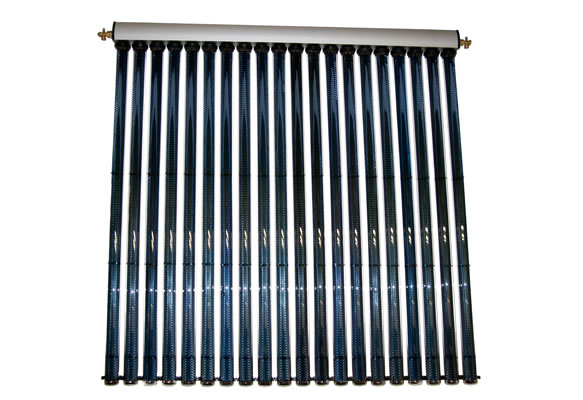

Kollektor HP 70 20
| Ausführung / Material | Artikel-Nr.: | Preis: |
|---|---|---|
| Kollektor HP 70 20 | 10001 | Bitte einloggen |
Montage Solarkollektor HP 70 20
- Details
- Technische Daten
- Abmessungen
Detaillierte Beschreibung:
Bei dem Kollektor HP 70 / 20 werden 20 vakuumgedämmte Borosilikat Glasröhren mit einer Stärke von 2,0 mm mit einem integriertem Wärmerohrsystem (Heatpipe) zum Wärmetransport und einem Barium- und Zirkoniumgitter für dauerhaftes Hochvakuum kombiniert. Dadurch wird dieses Vakuumröhren-Kollektormodul zu einem essenziellen Bestandteil einer thermischen Solaranlage.
| Anzahl der Röhren | 20 | 10 | 5 | Stück |
| Kollektoroberfläche, brutto | 3,39 | 1,69 | 0,85 | m² |
| Aperturfläche | 2,27 | 1,14 | 0,57 | m² |
| Absorberfläche | 2,02 | 1,01 | 0,504 | m² |
| Länge | 1.840 | 1.840 | 1.840 | mm |
| Breite | 1.840 | 920 | 460 | mm |
| Höhe | 92 | 92 | 92 | mm |
| Gewicht | 56 | 28 | 13 | kg |
| Durchflussmenge pro Modul | 150 - 300 | 100 - 250 |
55 - 140 | l / h |
| Druckverlust | 5 bei 250 l / h | 5 bei 190 l / h | 5 bei 140 l / h | mbar |
| Flüssigkeitsinhalt | 1,3 | 0,6 | 0,3 | l |
| Frostsicherheit | bis -35 °C |
| Glaswerkstoff | Borosilikatglas |
| Glasrohrdurchmesser | 70 mm |
| Glasrohrwandstärke | 2,0 mm |
| Hochvakuum (langzeitstabil) | 10 |
| Absorberbeschichtung | Vakuumsputterbeschichtung |
| Absorbtionskoeffizienz | 95% |
| Emmisionseffizienz | 5% |
| Füllüberdruck | 4 bar |
| Zulässiger Betriebsdruck | 10 bar |
| Max. Stillstandstemp. Kollektor | 180 °C |
| Max. Stillstandstemp. Rohr | 247 °C |
| Anstellwinkel min / max | 25° - 70° |
| Arbeitsmedium in Heatpipe | Wasser |
